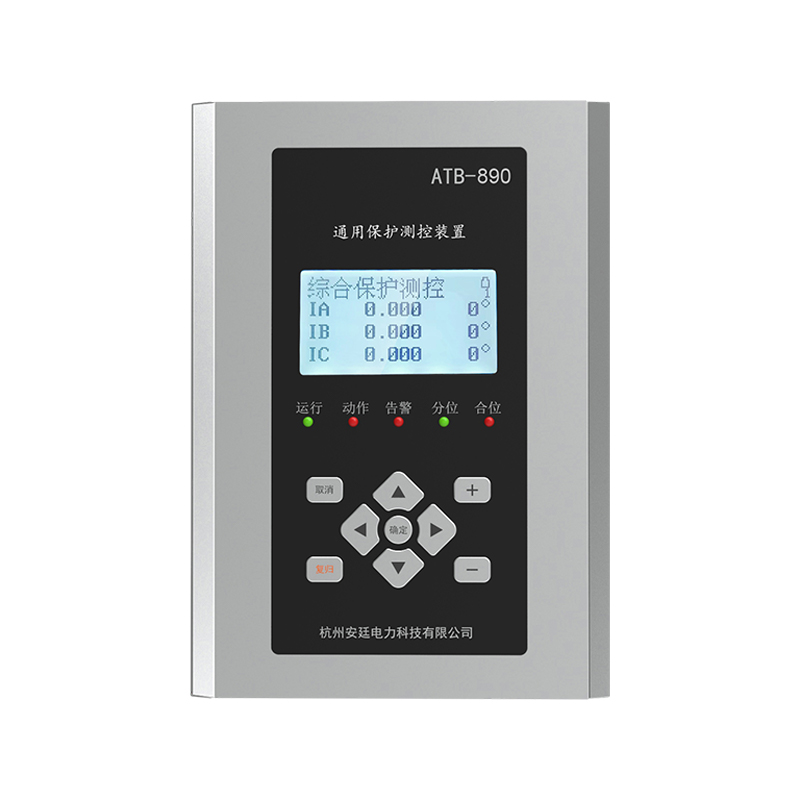

ATB-800 Serisi Mikrobilgisayar Koruma Cihazları

Çalışma gücü tedarik

Rs485

Modbus RTU

Çalışma sıcaklığı

-25 ℃ ~ 55 ℃

Saklama sıcaklığı

-40 ℃ ~ 70 ℃

Çalışma nemi

≤%90 RH ， Yunanstanlama, aşındırıcı hava yok

Saklama nemi

≤%95 RH ， Yunanstanlama, aşındırıcı hava yok

Yükseklik

≤2000m

Elektromanyetik uyumluluk performansı

Elektrostatik akıntı

RF Alan Gücü
Duyarlılık

Sınıf ⅲ（ GB/T 17626.3 IEC 61000-4-3）

Elektrikli hızlı geçici /patlama testi

Dalgalanma testi

Sınıf IV (GB/T 17626.5 IEC 61000-4-5)

Duyarlılık testi

Sınıf ⅲ（ GB/T 17626.6 IEC 61000-4-6）

Güç
Frekans manyetik alan duyarlılığı
Test

Salınımlı dalga bağışıklığı

Sınıf ⅲ (GB/T 17626.12 IEC 61000-4-12)

Elektromanyetik emisyon sınırları

Anlaşmalı (GB/T 14598.16 IEC 60255-25)

Model

İşlev

Atb

- 865

Atb

- 867

Atb

- 871

Atb

- 872

Atb

- 873

Atb

- 875

Atb

- 882

Atb

- 885

Atb

- 890

Korumak

Üç stageOvercrent koruması

■

■

■

Fazdan Fazla Pozlu Süre Aşırı Akım Koruması

■

Aşırı yük koruması

■

■

■

■

Aşırı Yük Engelleme Voltaj Regülasyonu

■

Aşırı yükleme hava soğutma

■

Üç fazlı geri dönüş

■

Hızlanma koruması

■

Yük koruması

■

■

■

Negatif dizi aşırı akım koruması

■

■

Sıfır sekanslı aşırı akım koruması

■

■

■

Aşırı voltaj koruması

■

■

■

■

■

Düşük voltaj koruması

■

■

■

■

■

Sıfır sekanslı aşırı gerilim koruması

■

■

■

Düşük frekanslı yük dökülmesi

■

Güçsüz Koruma

■

■

■

Diferansiyel hızlı kırılma

■

■

■

Oran diferansiyel

■

■

İkinci harmonik engelleme

■

CT Bağlantısı Engelleme

■

■

Satır içi bekleme kendini kurtarma

■

■

■

■

PT bağlantısı kesme alarmı

■

■

Busbar topraklama

■

■

PT voltajı paralel/eşsiz

■

telemetri

iletişim

Gerilim

■

■

■

Akım

■

■

■

■

■

Aktif güç

■

■

■

Reaktif güç

■

■

■

Güç faktörü

■

■

■

Sıklık

■

■

■

Telemetri

8

11

11

11

11

11

11

11

8

Etkinlik Günlüğü

Koruma Etkinlikleri

■

■

■

■

■

■

■

■

■

Alarm Etkinlikleri

■

■

■

■

■

■

■

■

■

Telemeter vardiya etkinlikleri

■

■

■

■

■

■

■

■

■

Operasyon Günlüğü Olayları

■

■

■

■

■

■

■

■

■

Kazara vardiya sayısı istatistikleri

■

■

■

kontrol

Uzaktan koruma atma/geri dönme

■

■

■

■

■

■

■

■

■

REMOTE DEĞERLEME MOYAJİSİ

■

■

Yerel/uzaktan anahtarlama ve kapanış

■

■

■

■

■

■

■

■

■

■

■

■

■

Comm.

RS-485 İletişim

■

■

■

■

■

■

■

■

■
