Din Rail Metreers Nelerdir ve Neden Önemlidir?
DIN RAYNE SAYFELERİ Voltaj, akım, güç, güç faktörü ve kümülatif enerji tüketimi gibi parametreleri gerçek zamanlı olarak izlemek için tasarlanmış DIN raylarına monte edilmiş enerji ölçüm cihazlarıdır. DIN rayı, elektrik kontrol dolaplarında, dağıtım kutularında ve endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan standart bir metal pisttir (IEC 60715'e uygun).
Geleneksel panel sayaçları ile karşılaştırıldığında, DIN ray ölçerleri kompakt, kurulumu kolay ve bakımı basittir, bu da onları endüstriyel, ticari ve bina enerji yönetimi uygulamalarında yaygın olarak benimsemektedir.
Ana işlevler
- Enerji ölçümü : Tek fazlı veya üç fazlı devre enerji tüketimini kaydeder
- Gerçek Zamanlı İzleme : Voltaj, akım ve frekansın canlı okumalarını sağlar
- Veri iletişimi : Bazı modeller Modbus, RS-485 ve diğer iletişim protokollerini destekliyor
- Güvenlik izleme : Aşırı gerilim, düşük voltaj ve aşırı akım gibi ızgara anomalilerini tespit eder
Ortak parametre karşılaştırması
| Parametre türü | Tipik aralık | Tanım |
| Voltaj ölçüm aralığı | AC 110-240V / AC 380-480V | Tek fazlı ve üç fazlı ızgaralar için farklı aralıklar |
| Mevcut ölçüm aralığı | 1–100A (doğrudan) veya> 100a (CT ile) | Yük boyutuna göre seçildi |
| Doğruluk sınıfı | Sınıf 0.5-1.0 | Daha düşük değer, daha yüksek doğruluk anlamına gelir |
| Ekran tipi | LCD / LED | Bazı destek arka ışık ekranı |
| İletişim arayüzü | Yok / RS-485 / MODBUS RTU | Uzaktan izleme ve veri toplama için |
| Kurulum yöntemi | 35mm din rayı | Hızlı kurulum için uluslararası standartlara uyuyor |
Neden Önemlidirler
- Enerji yönetimi : DIN Demiryolu Sayaçları, enerji dağılımını optimize etmek ve israfı azaltmak için kesin tüketim verileri sağlar.
- Operasyonel güvenlik : Anahtar elektrik parametrelerinin gerçek zamanlı izlenmesi, hataların erken tespit edilmesine yardımcı olarak ekipman hasar riskini azaltır.
- Veri izlenebilirliği : Analiz ve faturalandırma doğrulaması için veri günlüğünü ve iletimi destekler.
- Alan verimliliği : DIN ray tesisatı, kontrol kabini düzenlerini düzenli ve bakımını kolaylaştırır.
DIN Demiryolu Sayaçlarının Uygulamaları
- Endüstriyel otomasyon : Aşırı yükleri önlemek için ekipman yükü yükleniyor
- Bina Enerji Yönetimi : Maliyet tahsisi için katlara veya kiracılara göre elektrik kullanımının kaydedilmesi
- Yenilenebilir enerji sistemleri : Güneş ve rüzgar projelerinde üretim ve ızgara entegrasyonu izleme
- Veri Merkezleri : İstikrarı sağlamak için raf gücü kullanımını izleme
- Kamu altyapısı : Metro istasyonlarında, havaalanlarında ve diğer büyük tesislerde dağıtım izleme için
Din Ray Metrerlerinin Faydaları
- Yüksek doğruluk : 0,5 veya daha yüksek doğruluk sınıfı güvenilir veriler sağlar
- Uzay Tasarım Tasarım : Kompakt dağıtım dolapları için uygun
- Gerçek Zamanlı İzleme : Voltaj, akım ve gücün sürekli izlenmesi
- Uzaktan iletişim : Bazı modeller, uzaktan veri erişimi için RS-485, MODBUS ve diğer protokolleri destekliyor
- Güvenlik koruması : Anormal akımları ve voltaj dalgalanmalarını tespit ederek ekipman hasarı risklerini azaltır
| Seçim Kriterleri | Seçenekler | Tanım |
| Aşamalar | Tek fazlı / üç fazlı | Izgara türüne göre |
| Voltaj aralığı | AC 110-240V / AC 380-480V | Eşleşme Sistemi Voltajı |
| Mevcut Aralık | 1–100A (doğrudan) veya> 100a (CT ile) | Yük boyutuna bağlı |
| Doğruluk sınıfı | 0.5 / 1.0 | Faturalandırma veya denetim için daha yüksek doğruluk |
| Ölçüm parametreleri | Voltaj, akım, güç, PF, frekans, enerji | İhtiyaçlara göre seçin |
| İletişim | Yok / RS-485 / Modbus RTU | Uzaktan izleme ve entegrasyon için |
| Montaj yöntemi | 35mm din rayı | Standart Kontrol Kabini Kurulumu |
Pratik İpuçları
- Bir model seçerken gelecekteki kapasite planı
- Gelecekteki yükseltme maliyetlerini azaltmak için çok parametreli modelleri tercih edin
- Mevcut EMS sistemleriyle iletişim protokolü uyumluluğunu doğrulayın
- Sert ortamlar için daha yüksek koruma derecelendirmeleri seçin
DIN Demiryolu Sayaçlarında Aranacak Temel Özellikler
Ölçüm yetenekleri
- Gerilim : Tek fazlı veya üç fazlı devreler için
- Akım : Yük güvenliği ve izleme için
- Güç : Aktif, reaktif ve görünür güç
- Güç faktörü : Verimlilik değerlendirmesi için
- Enerji tüketimi : Yönetim amaçları için toplam tüketim
Görüntüleme ve arayüz
- Ekran tipi : LCD veya LED, bazıları arka plan sunan
- Dil seçenekleri : Bazıları daha geniş kullanılabilirlik için birden çok dili destekliyor
- Yenileme Hızı : Daha hızlı güncellemeler daha iyi gerçek zamanlı görünürlük sağlar
Bağlantı ve iletişim
- Yerel okuma : Doğrudan panel ekranı
- Uzaktan iletişim : RS-485, Modbus RTU ve EMS entegrasyonu için diğer protokoller
- Veri Dışarı : Bazı modeller geçmiş veri depolama ve ihracatı desteklemektedir
Dayanıklılık ve Güvenlik Standartları
- Koruma derecesi : IP20, IP40 veya Toz ve Dokunma Koruması için daha yüksek
- Yalıtım sınıfı : Güvenlik için elektriksel izolasyon sağlar
- Çalışma sıcaklığı aralığı : Farklı ortamlar için uygun
- Uygunluk : IEC ve doğruluk ve güvenlik için diğer ilgili standartlar
Parametre karşılaştırma tablosu
| Özellik kategorisi | Ortak Menzil / Seçenekler | Tanım |
| Voltaj aralığı | AC 110–240V / AC 380-480V | Tek veya üç fazlı kullanım için |
| Mevcut Aralık | 1–100A (doğrudan) veya> 100a (CT ile) | Yük kapasitesine göre |
| Doğruluk sınıfı | 0.5 / 1.0 | Daha düşük sayı = daha yüksek doğruluk |
| Ekran tipi | LCD / LED | LCD genellikle arka ışıkla; LED daha parlak |
| İletişim protokolü | Yok / RS-485 / Modbus RTU | Uzaktan izleme için |
| Koruma derecesi | IP20 / IP40 | Çevresel ihtiyaçlara dayalı |
| Kurulum | 35mm din rayı | Uluslararası Standart Montaj |
Seçim bilgileri
- Uzak EMS entegrasyonu için İletişim Etkin DIN Ray Metrerlerini Seçin
- Daha yüksek hassasiyetli modeller, uygulamaları denetleme veya faturalandırma için en iyisidir
- Zor koşullarda, daha yüksek koruma ve sıcaklık toleransına öncelik verin
- Ölçeklenebilirlik için çok parametreli ölçümlü modelleri tercih edin
Endüstriler arasında DIN Demiryolu Ölçerleri Kullanın
DIN RAYNE SAYFELERİ Küresel elektrik sistemlerinde ve enerji yönetiminde önemli bir rol oynamaktadır. Kompakt tasarım, hassas ölçüm ve esnek kurulum ile, endüstriyel üretimden ticari binalara kadar çok çeşitli izleme uygulamaları için uygundur.
Hangzhou Antin Power Technology Co., Ltd , 2013 yılında kurulan ve Hangzhou, Çin'de bulunan - "Silikon Cennet Vadisi" olarak bilinen - elektrik ölçer ve enerji ölçüm çözümlerinin önde gelen üreticisi ve tedarikçisidir. Şirket, enerji yönetim sistemlerinde, alt faturalandırma sistemlerinde ve elektriksel SCADA sistemlerinde yaygın olarak uygulanan DIN demiryolu enerji sayaçları, çok fonksiyonlu enerji sayaçları, ön ödemeli enerji sayaçları, panel sayaçları ve daha fazlasını geliştirir ve üretir.
Endüstriyel otomasyon
- Üretim ekipmanlarının voltajını, akımını ve gücünü gerçek zamanlı olarak izleyin
- Verimliliği artırmak için enerji kullanımını analiz edin
- Aşırı yüklerden veya voltaj dalgalanmalarından ekipman hasarını önleyin
| Başvuru | Voltaj aralığı | Mevcut Aralık | Doğruluk sınıfı |
| Ağır yük ekipmanı | AC 380-480V (üç fazlı) | 50–200A (CT ile) | 0.5 |
| Otomatik üretim hatları | AC 220-240V (tek/üç fazlı karışım) | 10-100A | 1.0 |
Ticari Binalar ve Enerji Yönetim Sistemleri
- Maliyet tahsisi için katlar, departmanlar veya kiracılar için kullanımı kaydedin
- Gerçek zamanlı tüketim trendleri için EMS ile entegre edin
- Verimliliği artırmak ve operasyonel maliyetleri azaltmak
| Başvuru | Voltaj aralığı | Mevcut Aralık | İletişim |
| Alt kiracı faturalandırma | AC 110–240V | 5-63a | RS-485 / Modbus RTU |
| Enerji Tüketim Analizi | AC 220-240V (üç fazlı) | 10-80a | RS-485 / Veri Depolama |
Yenilenebilir enerji sistemleri
- Üretim üretimi, ızgara entegrasyonu ve güç faktörü
- Sistem verimliliğini izleyin ve ayarları optimize et
- Uzaktan yönetim için SCADA ile entegre edin
| Başvuru | Voltaj aralığı | Mevcut Aralık | Özel özellik |
| Güneş PV izleme | AC 220-240V | 5-40a | Ters güç algılama |
| Rüzgar gücü ölçümü | AC 380-480V | 20-100A | Harmonik analiz |
Veri Merkezleri ve BT altyapısı
- Kayıt rafı ve PDU güç tüketimi doğru bir şekilde
- Gerçek zamanlı izleme için yüksek frekanslı veri yenilemesini destekleyin
- EMS entegrasyonu yoluyla uyarıları tetikleyin
| Başvuru | Voltaj aralığı | Mevcut Aralık | Doğruluk sınıfı |
| Raf seviyesi izleme | AC 110–240V | 1-32a | 0.5 |
| Dağıtım odası izleme | AC 220-240V (üç fazlı) | 10-63a | 0.5 / 1.0 |
Kamu altyapısı
- Kritik bölge yüklerini gerçek zamanlı olarak izleyin
- Güvenilirliği artırmak ve elektrik kesintilerini önlemek
- Merkezi izleme ve veri arşivlemesini desteklemek
Kurumsal Güçlü Yönlerden Kalkış
Güçlü Ar -Ge yetenekleriyle, Hangzhou Antin Power Technology Co., Ltd Sadece yüksek hassasiyetli ve özellik açısından zengin olmakla kalmaz DIN RAYNE SAYFELERİ Ancak, birden fazla EMS platformuyla sorunsuz entegrasyon sağlar ve kullanıcıların tam enerji görselleştirme ve optimizasyon elde etmesine yardımcı olur.

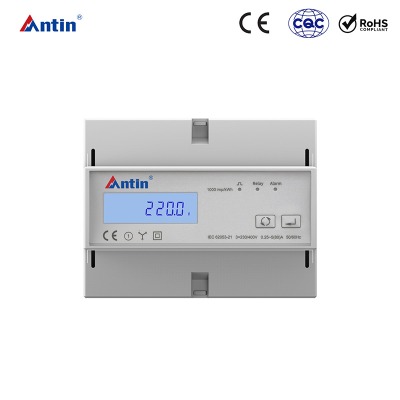

AT180G-YF Serisi Üç Fazlı Din Ray Enerji Ölçer
